Floating Static Route



[Floating Static Route]



Static Route는 ad 값이 1으로서 가장 낮으며 dynamic routing protcool 로 배운 경로보다 우선 합니다.

만약, static route를 backup 경로로 두길 원한다면, AD값을 변경해야합니다.

이것을 Floating Static Route라고 부릅니다.

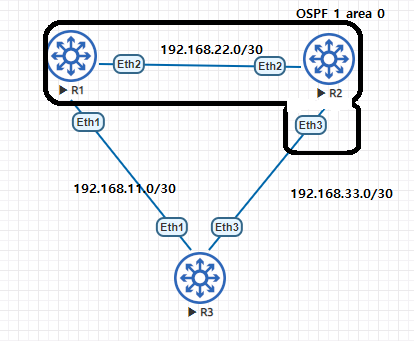

[예제 토폴로지]

대표사진 삭제

사진 설명을 입력하세요.

[192.168.33.0/30대역을 가기위한 OSPF 가 적용된 기본 경로]

사진 삭제

사진 설명을 입력하세요.

[정적 경로 설정]

R1(config)#ip route 192.168.33.0/30 192.168.11.2



[192.168.33.0/30 대역을 가기 위한 변경 된 경로]

사진 삭제

사진 설명을 입력하세요.

[정적 경로 설정 삭제]

R1(config)#no ip route 192.168.33.0/30 192.168.11.2



[백업 경로 설정 - default ad값 110이므로 Floating static설정을 위해 static route ad값을 111로 설정]

R1(config)#ip route 192.168.33.0/30 192.168.11.2 111



[OSPF 가 적용된 기본 경로]



사진 삭제

사진 설명을 입력하세요.

[백업 경로로 이동시키기 위해 인터페이스 shutdown]

R1(config)#int ethernet 2
R1(config-if-Et2)#shutdown



[결과 : 백업 경로로 경로 선정]



사진 삭제

사진 설명을 입력하세요.

[결론]

Static Route AD값 조정을 통해서 경로에 대해서 backup경로를 줄 수 있다.
